Ep 18 - La Minute Tech' - Rosace d'échafaudage : rôle, fonctionnement et avantages
- 1 avr.
- 3 min de lecture
Dans un système d’échafaudage multidirectionnel, la rosace d’échafaudage est un élément central de la structure. Elle permet la connexion entre les différents composants : longerons, traverses et diagonales.
Grâce à ce système de fixation, l’échafaudage peut être monté rapidement tout en garantissant stabilité, sécurité et modularité sur le chantier.
Comprendre le rôle et le fonctionnement d’une rosace est essentiel pour choisir un système d’échafaudage adapté aux contraintes techniques d’un chantier.
Qu’est-ce qu’une rosace d’échafaudage ?

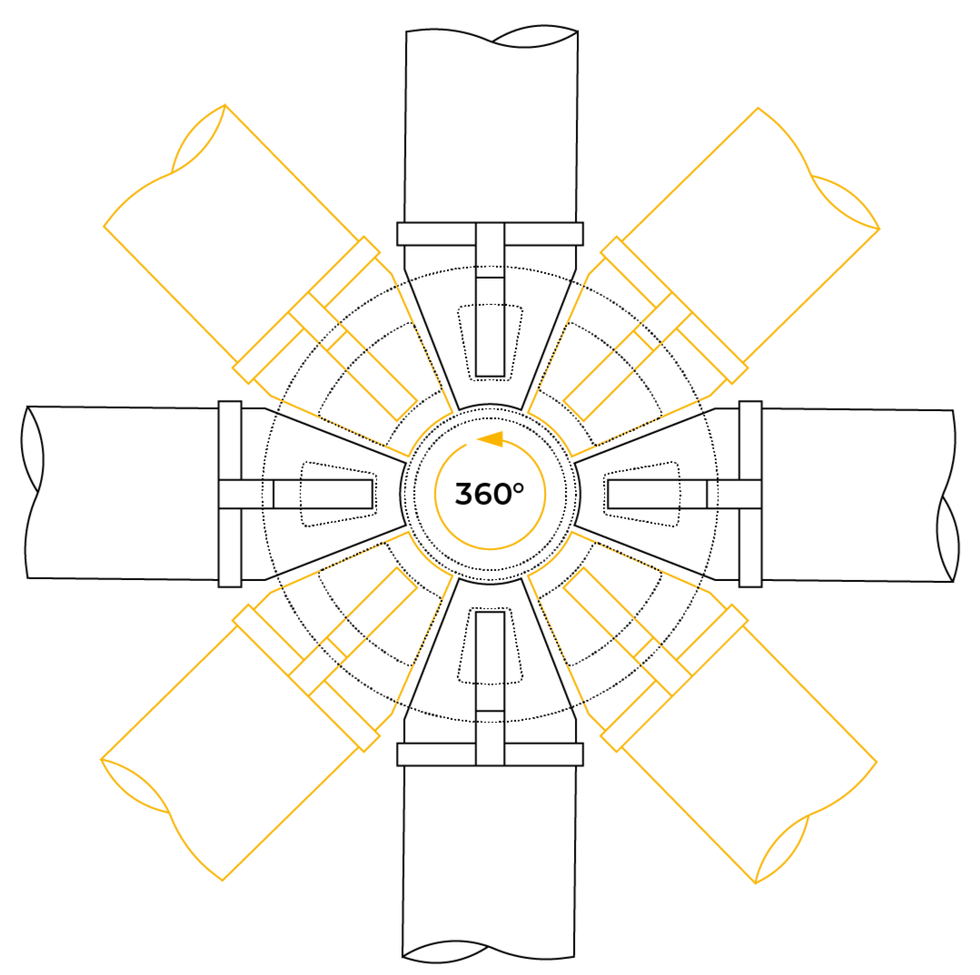

La rosace d’échafaudage est un disque en acier soudé sur le montant vertical d’un échafaudage multidirectionnel. Elle comporte plusieurs points de connexion permettant de fixer simultanément différents éléments de la structure, comme : les longerons, les traverses et les diagonales Ces connexions permettent de créer une structure solide capable de supporter les charges et les contraintes rencontrées sur les chantiers.
La rosace joue donc un rôle essentiel dans :
la stabilité de l’échafaudage
la répartition des charges
la modularité de la structure
la sécurité des opérateurs
Comment fonctionne une rosace d’échafaudage ?
Le fonctionnement d’une rosace repose sur un système de verrouillage par clavette. Chaque point de connexion de la rosace permet d’accueillir un élément de structure, tel qu’un longeron ou une diagonale. L’élément est inséré puis verrouillé à l’aide d’une clavette, ce qui assure une fixation rapide et sécurisée.
Ce système présente plusieurs avantages pour les professionnels du chantier :
Montage rapide
La conception de la rosace permet un assemblage simple et rapide des éléments de l’échafaudage, ce qui réduit considérablement le temps de montage.
Connexion sécurisée
Le système de clavette garantit un verrouillage fiable des composants, limitant les risques de desserrage ou de déconnexion pendant l’utilisation.
Répartition efficace des charges
Grâce à sa conception circulaire et à ses multiples points de fixation, la rosace permet une répartition homogène des efforts horizontaux et verticaux. Cela contribue directement à la stabilité globale de l’échafaudage, même dans des configurations complexes.
Les avantages d’un système de rosace
L’utilisation d’une rosace dans un échafaudage multidirectionnel offre de nombreux avantages :
Grande modularité
La rosace permet de connecter plusieurs éléments à différents angles, offrant une grande liberté de configuration. Cela facilite l’adaptation de la structure aux contraintes du chantier, notamment dans des environnements complexes.
Adaptation aux structures atypiques
Les échafaudages équipés de rosaces peuvent être utilisés sur des structures particulières comme :
les cheminées industrielles
les silos
les tours
les châteaux d’eau
les ouvrages circulaires
Gain de temps sur le chantier
Le système de montage rapide permet de réduire les temps d’installation et de démontage, améliorant la productivité des équipes.
Sécurité renforcée
La rosace assure une connexion fiable entre les différents éléments de l’échafaudage, contribuant à la sécurité des opérateurs travaillant en hauteur.
Nos différents types de rosaces
Il existe plusieurs types de rosaces selon les systèmes d’échafaudage et les besoins du chantier.
Rosace d'échafaudage Multidirectionnelle
Les gammes d’échafaudage COBRA et NAJA sont équipées de rosaces multidirectionnelles à 360°. Ces rosaces possèdent 8 connexions, permettant une grande variété de configurations.
Elles offrent notamment :
une orientation jusqu’à 18,5° sur les petites connexions
une orientation jusqu’à 42° sur les grandes connexions
Cette flexibilité permet de réaliser des montages complexes et d’adapter l’échafaudage à toutes les contraintes du chantier. Les rosaces sont découpées sur des machines laser puis soudées sur les poteaux tous les 50 cm. Deux cordons de soudure circulaires assurent une résistance élevée aux efforts mécaniques, garantissant la durabilité du matériel sur les chantiers.
Demi-Rosace
La demi-rosace, utilisée sur la gamme VIPER, possède des caractéristiques spécifiques.
Elle permet notamment :
un équerrage automatique de la structure
une détection rapide des défauts d’horizontalité et d’aplomb
Lors du serrage des clavettes, les éventuelles erreurs de montage deviennent immédiatement visibles, ce qui facilite le contrôle de la structure. Associée à 12 dimensions de longerons et 5 points de connexion, la demi-rosace offre également une grande modularité.
Comme les rosaces complètes, les demi-rosaces sont découpées avec précision sur des machines laser et soudées tous les 50 cm sur les montants verticaux. Cette conception garantit une excellente résistance mécanique et une fiabilité durable en conditions de chantier.
Rosace 6 points
Cette rosace à 6 connexions, d’une épaisseur de 8 mm, est soudée sur les échelles de notre échafaudage NAJA.
Elle permet une connexion simple, rapide et sécurisée des éléments horizontaux et diagonaux de l’échafaudage.
Sa conception garantit une bonne répartition des charges et contribue à la stabilité de la structure, tout en facilitant le montage sur chantier.
